Un ronflement inhabituel sur un moteur de convoyeur, un palier plus chaud que son voisin, une vibration ressentie à la main : ces signaux banals en apparence sont souvent les premiers avertissements d’un roulement en fin de vie. Interprétés à temps, ils permettent de planifier le remplacement avant l’arrêt subi de la ligne. Ignorés, ils conduisent au blocage mécanique, parfois à des dommages en cascade sur l’arbre et les accouplements.
Réponse directe : Un roulement défaillant se diagnostique en croisant trois signaux — bruit (grincement, claquement), température anormale par rapport à un palier identique, et vibrations — avant la casse. Chaque symptôme oriente vers une cause (lubrification, contamination, fatigue) et une décision : surveillance renforcée, arrêt planifié ou arrêt immédiat.
Pourquoi un roulement défaillant ne doit jamais être ignoré ?
Le roulement est l’organe silencieux qui porte la charge et transmet le mouvement. Lorsqu’il se dégrade, la défaillance suit presque toujours un enchaînement reconnaissable : un bruit s’installe, la température monte au niveau du palier, les vibrations deviennent perceptibles, puis le blocage survient. Selon une analyse publiée par Eléments Industriels, le roulement figure parmi les premières causes de panne rapportées par les services maintenance, et les défauts de lubrification en constituent la principale cause racine selon les statistiques des fabricants.
Les modes de défaillance les plus courants restent limités en nombre : usure des pistes et des billes, fatigue des matériaux après un grand nombre de cycles, contamination par poussières ou eau, lubrification insuffisante ou inadaptée. Ces mécanismes agissent souvent en combinaison et expliquent pourquoi un symptôme isolé mérite déjà une inspection, sans attendre la multiplication des signaux.
Ce qu’il faut retenir sur l’enchaînement des symptômes
- Bruit → chaleur → vibrations → blocage : l’ordre est quasi systématique.
- Un symptôme isolé mérite déjà une inspection ciblée.
- La lubrification est la première cause racine à vérifier.
- Un roulement bloqué entraîne souvent des dommages sur l’arbre et les accouplements.
Pour toute intervention de remplacement, la sélection d’un roulement à billes adapté aux conditions réelles d’exploitation conditionne la durée de vie du remontage : charge, vitesse, environnement et étanchéité doivent être identifiés avant la commande, pour éviter de reproduire la défaillance initiale.
Risque d’une détection tardive : un roulement laissé en service après l’apparition de vibrations marquées peut casser brutalement, bloquer l’arbre et provoquer des dommages collatéraux coûteux, bien supérieurs au prix du roulement lui-même.
Bruit anormal : reconnaître les signaux sonores d’un roulement usé
Le bruit est généralement le premier indice disponible, souvent perçu par l’opérateur avant tout contrôle instrumenté. Trois signatures sonores méritent attention : un ronflement régulier qui traduit souvent une usure avancée mais encore homogène, un grincement sec qui signale un déficit de lubrification, et un claquement cyclique qui évoque un défaut localisé — bavure, écaillage ou corps étranger sur une piste ou une bille.

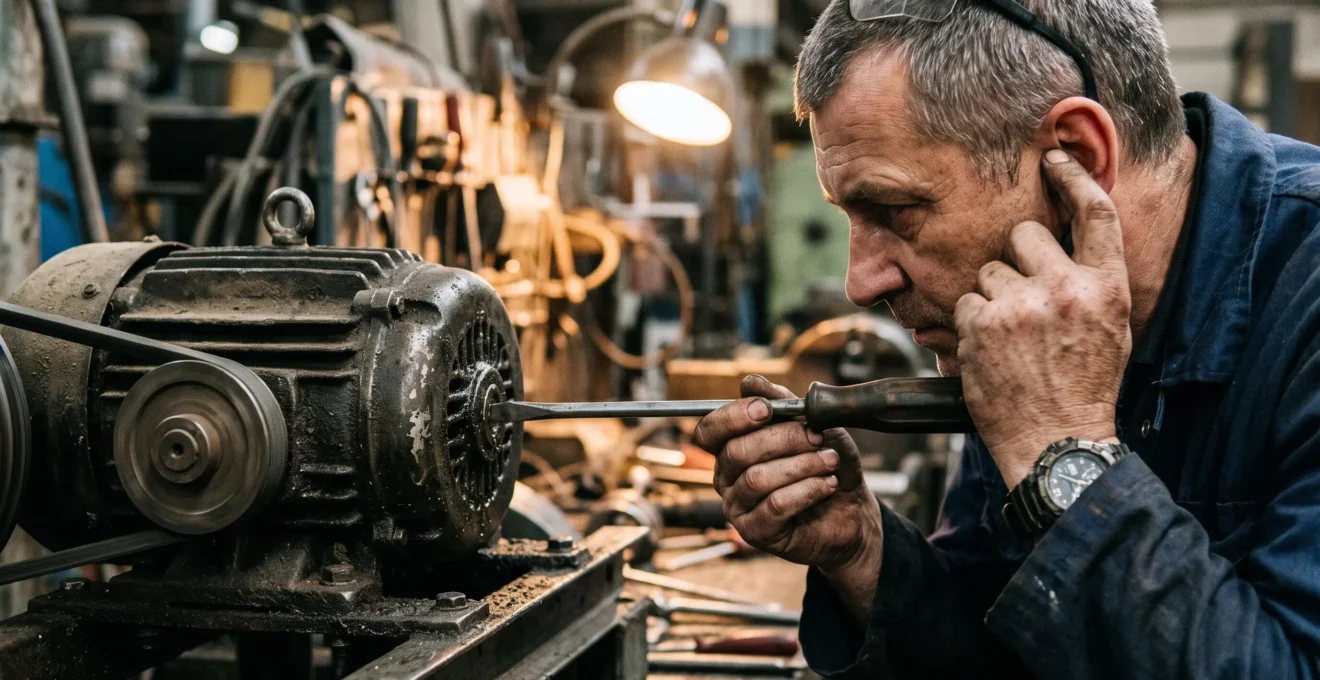

Pour localiser le palier concerné, la méthode d’écoute mécanique reste efficace et accessible. La pointe d’un long tournevis posée sur le corps de palier, l’autre extrémité appuyée contre l’oreille, transmet les bruits internes mieux que l’écoute à distance. Un stéthoscope d’auscultation industriel joue le même rôle avec plus de confort. En comparant point par point les paliers d’une même machine, un palier manifestement plus bruyant se repère rapidement.
L’évolution du bruit en fonction de la vitesse apporte une information complémentaire : un claquement dont la fréquence augmente proportionnellement à la rotation désigne presque toujours un défaut mécanique interne au roulement. À l’inverse, un bruit qui disparaît après quelques minutes de fonctionnement peut traduire une mise en température ou un film lubrifiant qui se reforme — à surveiller sans conclure immédiatement à une casse imminente.
Grille rapide bruit → cause probable
| Signature sonore | Cause probable | Action immédiate |
|---|---|---|
| Ronflement régulier | Usure généralisée des pistes | Planifier le remplacement |
| Grincement, sifflement | Lubrification insuffisante ou dégradée | Vérifier la graisse, relubrifier |
| Claquement cyclique | Défaut localisé (écaillage, bavure) | Arrêt planifié rapide |
| Bruit irrégulier, aigu | Contamination (poussière, eau) | Démonter et inspecter |
Surchauffe et vibrations : mesurer et interpréter les signes physiques
Quand le bruit s’installe, la température et les vibrations prennent le relais pour confirmer ou nuancer le diagnostic. Un thermomètre infrarouge pointé sur le corps du palier, à quelques centimètres de la surface, donne en quelques secondes une lecture exploitable. La comparaison entre paliers symétriques d’une même machine reste la méthode la plus fiable : un écart marqué entre deux paliers censés fonctionner dans les mêmes conditions constitue un indice fort, bien plus parlant qu’une valeur absolue isolée.
Les seuils absolus dépendent de l’application : un palier de ventilateur, un moteur électrique ou une broche de machine-outil n’ont pas la même température normale de fonctionnement. Les documentations constructeur et les fiches de maintenance de la machine restent les références à consulter en priorité. En pratique, un suivi régulier avec relevé noté sur fiche d’inspection permet d’établir la température de référence propre à chaque palier et de détecter une dérive avant qu’elle devienne critique.
Côté vibrations, la perception à la main sur le corps de palier offre un premier filtre : une vibration nettement ressentie, un démarrage saccadé ou une surintensité des vibrations à certaines plages de vitesse appellent une investigation. Pour aller plus loin, l’analyse vibratoire instrumentée relève d’une pratique spécialisée : le Cetim propose à ce sujet une formation certifiante en analyse vibratoire ISO 18436-2, qui structure les compétences par niveaux et impose l’usage d’un collecteur/analyseur. En l’absence de cet outillage, le cumul des indices reste le meilleur guide : chaleur + bruit + vibrations ressenties = suspicion forte à traiter.
Cas pratique
Sur une ligne de conditionnement équipée de deux ventilateurs identiques, un technicien note qu’un palier affiche une température nettement supérieure à son homologue symétrique lors d’un contrôle de routine. Aucun bruit particulier n’est encore audible, mais l’écart thermique entre les deux paliers interroge. Après consignation et démontage, l’inspection révèle une graisse dégradée et un début d’écaillage sur une piste. Le remplacement est planifié en fin de poste, évitant un arrêt subi qui aurait immobilisé la ligne complète.
Quand arrêter la machine et faire appel à un professionnel ?
Toutes les anomalies ne justifient pas un arrêt immédiat, mais certaines ne tolèrent aucun délai. La décision se construit sur l’intensité des symptômes et leur combinaison. Selon la documentation NTN-SNR consacrée au diagnostic des défaillances de roulements, les anomalies à relever en fonctionnement incluent la vibration, le bruit de contact, l’élévation de température et le couple de rotation — autant d’indices à documenter avant tout démontage, pour préserver les éléments de diagnostic.
- Fumée, odeur de brûlé, vibrations violentes, température manifestement excessive :Arrêt immédiat et consignation. Ne pas tenter de redémarrer avant intervention qualifiée.
- Bruit marqué + chaleur anormale + vibrations ressenties :Arrêt planifié rapide, en fin de cycle ou de poste, avec préparation du remplacement.
- Bruit nouveau isolé, température légèrement supérieure à la normale :Surveillance renforcée, relevés rapprochés, inspection visuelle à la prochaine intervention programmée.
- Doute persistant malgré les contrôles :Faire appel à un prestataire disposant d’une analyse vibratoire instrumentée.
Le diagnostic sans outil spécialisé reste précieux pour trier et prioriser, mais il connaît des limites : l’analyse vibratoire fine, la mesure d’alignement, le contrôle de la lubrification en profondeur relèvent de compétences certifiées. Dès que les symptômes persistent sans cause identifiable, ou que la criticité de la machine est élevée, l’intervention d’un spécialiste évite les diagnostics erronés et les remplacements inutiles. Avant toute intervention, la consignation électrique et mécanique de la machine n’est pas optionnelle : elle conditionne la sécurité de l’opérateur.
À retenir également : la documentation NTN-SNR recommande de ne jamais nettoyer un roulement défaillant avant expertise, afin de préserver les indices (résidus de graisse, particules, traces de corrosion) nécessaires à l’identification de la cause racine. Un roulement rincé est un roulement muet pour le diagnosticien.
Remplacer un roulement à billes : choisir la bonne référence
Une fois la défaillance confirmée, le choix du remplacement conditionne la fiabilité du remontage. La première étape consiste à relever la référence inscrite sur la bague extérieure ou intérieure du roulement démonté. Lorsque le marquage est illisible — ce qui arrive fréquemment après une dégradation sévère —, la mesure directe prend le relais : alésage (diamètre intérieur), diamètre extérieur et largeur, en millimètres, suffisent à retrouver la série normalisée correspondante.
Critères de sélection à croiser
- Étanchéité efficace contre poussières fines et projections d’eau
- Adaptée aux environnements agricoles, agroalimentaires, extérieurs
- Protège mieux la graisse préchargée
- Protection correcte en atelier propre et sec
- Supporte des températures plus élevées que le joint caoutchouc
- Frottement interne plus faible, adapté aux vitesses élevées
Au-delà de l’étanchéité, trois critères guident la sélection : la charge supportée (radiale, axiale, combinée), la vitesse de rotation maximale admissible, et l’environnement d’exploitation. Un milieu humide, chimique ou alimentaire oriente vers une version inox ; une température élevée impose une graisse haute performance et parfois une cage spécifique. La codification normalisée des séries (6000, 6200, 6300, etc.) donne une indication rapide sur l’encombrement et la capacité de charge, à vérifier dans le catalogue du fabricant retenu.

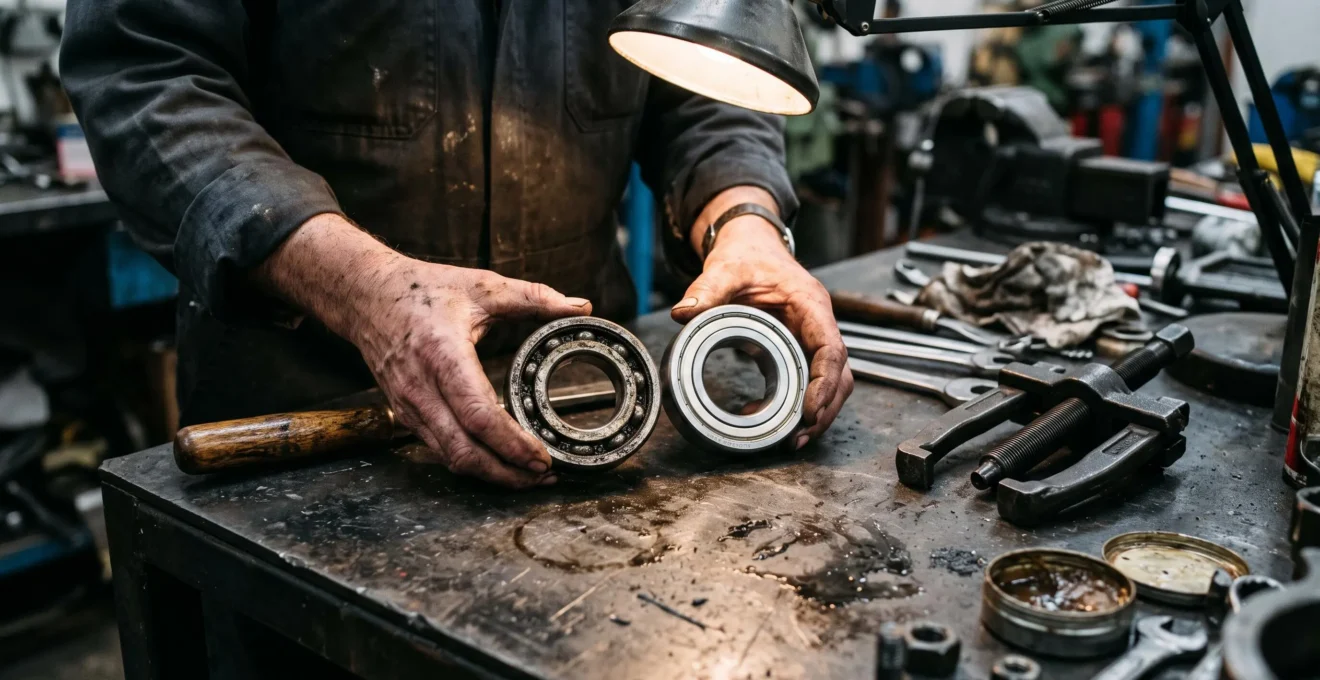

Avant le remontage, deux vérifications évitent des rappels d’intervention : la comparaison visuelle du roulement neuf et de l’ancien (dimensions, type de joint, série) confirme que la référence est bien équivalente ; l’inspection de l’arbre et du logement garantit l’absence de défauts (marques de rotation, ovalisation) qui compromettraient la durée de vie du nouveau roulement. Un principe utile en complément : varier les angles d’observation sur des cas voisins — par exemple, la détection des signes d’usure des boîtes de vitesses — permet d’affiner la perception des bruits mécaniques transférables à d’autres organes tournants.
Comment savoir si le bruit d’une machine vient d’un roulement défaillant ?
En localisant le bruit palier par palier à l’aide d’un tournevis ou d’un stéthoscope mécanique, puis en comparant à un palier identique. Un bruit dont la fréquence suit la vitesse de rotation désigne généralement un défaut interne du roulement. Un grincement oriente vers la lubrification, un claquement cyclique vers un défaut localisé sur les pistes.
Quelle différence entre usure normale et panne imminente d’un roulement ?
L’usure normale produit un bruit régulier qui évolue lentement, sans élévation marquée de température ni vibration perceptible. La panne imminente se signale par le cumul des symptômes : bruit nouveau et irrégulier, température nettement supérieure à un palier identique, vibrations ressenties à la main. Dès que deux symptômes se combinent, l’arrêt planifié rapide s’impose.
Peut-on diagnostiquer un roulement sans outil spécialisé ?
Oui, pour un premier tri. L’écoute mécanique avec un tournevis, la mesure de température avec un thermomètre infrarouge et la perception des vibrations à la main suffisent à identifier la grande majorité des roulements suspects. L’analyse vibratoire instrumentée reste nécessaire pour les diagnostics fins ou les équipements critiques.
Quel roulement de remplacement choisir selon la charge et l’environnement ?
La référence exacte (dimensions et série) doit être conservée pour respecter la capacité de charge d’origine. Le choix du joint dépend de l’environnement : version 2RS en présence d’humidité ou de poussière, ZZ en atelier propre et pour vitesses élevées, inox en milieu agressif ou alimentaire. En cas de doute, se référer au catalogue du fabricant ou solliciter un distributeur spécialisé.
Interpréter correctement les signaux d’un roulement — bruit, chaleur, vibrations — s’apprend sur le terrain, en combinant écoute, mesure et comparaison entre paliers identiques. Les symptômes isolés méritent déjà attention ; leur cumul impose la décision d’arrêt. Pour sécuriser le remplacement et éviter de reproduire la défaillance, le choix de la référence doit coller aux conditions réelles d’exploitation : charge, vitesse, environnement, étanchéité. En cas de doute persistant sur la cause racine ou la criticité de la machine, le recours à un diagnostic instrumenté par un professionnel qualifié reste la meilleure garantie contre l’arrêt subi.
